技术能力

以创新技术助力半导体封装&测试效能升级

技术能力
产品优势
  • 01 配备4端口67GHz PNA,搭配自研探针台,可以实现PCB板级无源S参数测试
  • 02 配备多款高速连接器,可以实现高速项目Coupon板的无源S参数测试
  • 03 配备多款TDR高速差分探头,可以实现PCB板级TDR测试和问题分析
针对高速ATE测试板的仿真流程
高速设计方案定制
Socket/PCB级联优化
PCB过孔仿真分析
全链路性能仿真分析
全链路性能测试
针对大功率ATE测试板的仿真流程
电源设计方案制定
IR Drop 仿真优化
AC阻抗仿真分析
全链路波纹仿真分析
全链路性能测试

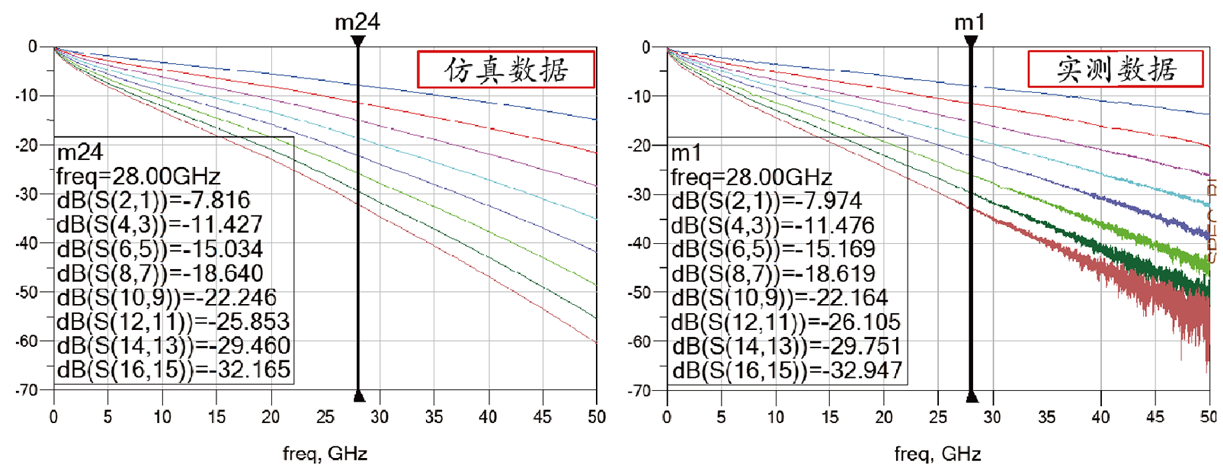

针对PCB板材进行的仿真与实测数据对比
H112 PAM4超高速项目仿真与实测数据对比(120Gbps)

回波损耗在DC-40GHz以内满足规格要求; 插入损耗在目标频率30GHz处,仿真与实 测差异约0.6db。

针对PCB电源进行的仿真与实测数据对比

临港测试板组装量产线

2021年12 月 SMT 高精密超大尺寸工艺研发线建设完成,拥有整条国际先进的全自动贴装设备和检测设备, 具有贴装01005、0201、BGA Pitch 0.20mm等精密器件能力, 可以承接各类高精度ATE负载板的焊接组装。
SMT制程能力芯片区域指标
PCB尺寸(Max)650*610mm元件尺寸(Max)0.15*0.3mm
PCB厚度(Max)10mm尺寸(Max)100*100mm
PCB重量(Max)10kg
芯片间距(Max)0.20mm


SMT制程能力SMT制程能力

重复精度
±20μm

温区温度均匀性

±2

重复精度
±22μm@3Sigma

重复精
±10μm

最小PAD
0.8*0.80mm

氧含量控制

<1000ppm

角度0.1°角度0.1°

PAD最小间隔
0.10mm


BGA最小间距
0.20mm
最小间距
0.20mm




温区温度均匀性

±2°

MLC/MLO制程能力设备焊接能力
MLC/MLO尺寸(Max)160*160mm焊接位置精度<25μm
MLC/MLO尺寸重量500g焊接平整度<65μm
MLC/MLO尺寸间距(Min)0.25mm交付周期3日


3D SPI3D AOI2.5D X-Ray飞针测试

重复精度
≤10μm

解析度
≤1μm
重复精度
±3μm
检测重复性
≤10%

解析度
≤10μm

检测重复性
≤10%
开路测试电流
2.65A-250mA

检测重复性
≤10%
元件尺寸(Max)绝缘电阻
5MΩ-100MΩ



开路电阻
0.3Ω-8KΩ
